高通量组织研磨器在钠离子电池材料前驱体处理中的实验方案

　　钠离子电池正极材料（如层状氧化物、聚阴离子化合物）和负极材料（如硬碳）的制备，高度依赖于前驱体粉体的均匀混合与粒径控制。本实验采用新芝生物高通量组织研磨器SCIENTZ-48，以去离子水作为研磨介质，对钠电正极前驱体原料进行湿法高能研磨处理，验证其在实现原料亚微米级均匀混合、提升后续烧结反应活性方面的应用效果。

　　背景与行业痛点

　　钠离子电池的产业化正从实验室研发向规模化量产跨越，对材料制备工艺提出了严苛要求。在实验室研发阶段，尤其是固相法制备正极材料时，需要将钠源(如碳酸钠)与过渡金属氧化物(如氧化铜、三氧化二铁、二氧化锰)进行充分的研磨混合。传统方法存在以下痛点：

▲混合均匀性差：手工研磨难以将不同硬度、密度的原料在微观尺度上均匀分散，导致固相烧结反应不充分，产生杂相，影响电池的容量和循环性能。

　　▲杂质引入风险：普通研磨工具(如不锈钢研钵)的磨损可能引入Fe、Cr等磁性杂质。钠电材料对杂质含量极为敏感，硬碳负极要求铁、铜等杂质控制在10 ppm以下，否则将影响首周库仑效率。

　　▲效率低，重复性差：人工操作难以标准化，批次间差异大，无法满足高通量材料筛选(如组合化学研究)的需求。

　　实验目的

　　验证SCIENTZ-48在湿磨模式下，能否将钠电正极前驱体混合粉末高效破碎并均匀混合，获得粒径分布均匀、化学组分均一的混合浆料，以满足后续高温固相烧结（七百五十至九百五十摄氏度）对前驱体活性和均匀性的要求。

　　实验准备

　　实验样品：钠离子电池材料。碳酸钠粉末、过渡金属氧化物粉末，按特定化学计量比(如Na:TM = 1.3:1)称量。

　　实验耗材：2ml离心管、6mm研磨珠1颗，3mm研磨珠1颗。选择氧化锆材质是为了利用其高硬度(约1200HV)和优异的耐磨性，极微量(ZrO₂, Y₂O₃)的磨损不会影响后续电化学分析结果，有效避免金属杂质污染。

　　实验设备：

新芝生物高通量组织研磨器SCIENTZ-48.

　　实验步骤

　　装样：首先进行装样操作，将按比例称量好的混合粉末倒入离心管中，装样量不超过离心管容积的三分之一，以保证研磨球有充足的运动空间，再加入适量不同粒径的氧化锆研磨珠。研磨介质选用去离子水，料液比可根据离心管容积灵活调整，以浆料呈可流动的糊状为宜。条件允许时建议在高纯氩气手套箱中进行操作，以防前驱体变质影响化学计量比。

　　参数设置：参考设备参数，设置振荡频率为60 Hz，运行时间120秒。由于钠电前驱体多为硬脆性氧化物，高频振荡可提供足够的撞击能与剪切力。若涉及易氧化或吸湿成分，可考虑在手套箱内装样并密封。

去离子水作为液相介质，既能有效防止颗粒团聚，又能辅助热量传导、避免局部过热。

　　研磨：将离心管装入适配器并对称配平，启动程序。

　　取样分析：研磨结束后，可观察到浆料呈浓稠度均一的糜状物，无分层或明显颗粒团聚。将浆料收集后经烘干（如105℃）去除水分，获得混合均匀的前驱体粉料，采用激光粒度仪检测中值粒径，采用X射线衍射检测物相均匀性。

　　实验结果：

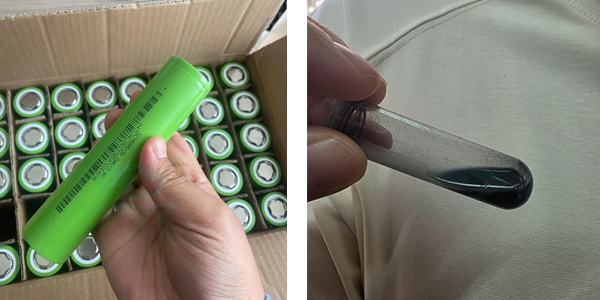

(左：研磨前;右：湿磨研磨后)

　　破碎与混合效果：本次实验经湿法研磨处理后，如上图，样本呈浓稠度均一的糜状物。烘干后所得粉料颜色均一、无明显团聚。前驱体中值粒径可控制在0.1微米至0.7微米范围内——粒径过大导致烧结反应不充分产生杂相，粒径过小则增加能耗且易发生凝胶。SCIENTZ-48配合氧化锆介质及去离子水湿磨工艺，可将粉料细化至亚微米级，满足前驱体粒径要求。均匀混合的前驱体可降低烧结温度、减少残碱生成，提升正极材料的一C克容量和循环寿命。若SCIENTZ-48为干法研磨，结合氧化锆研磨介质，能够高效、无污染地处理钠离子电池正负极前驱体粉末，干磨后样本应转变为颜色均一、细腻的混合粉体，无明显团聚。因不同客户对于样品的处理终状态要求不一，还需根据具体情况做参数调整。

　　注意事项

　　◆防潮与组分保护：碳酸钠及部分金属氧化物易吸湿，称量装样操作应迅速或在高纯氩气手套箱中进行，以防前驱体变质影响化学计量比。

　　◆参数优化：对于硬碳负极前驱体等韧性较强的材料，需适当延长研磨时间或增加大尺寸研磨珠比例，以增强剪切力。

　　◆研磨罐清洁：为避免交叉污染，不同组分体系的研磨罐和研磨珠需专用，并用去离子水或稀酸彻底清洗、烘干后备用。

　　结论

　　新芝生物SCIENTZ-48高通量组织研磨器以去离子水作为研磨介质，结合高频垂直振荡机制、氧化锆研磨介质的纯度保障及48孔高通量能力，能够高效、无污染地处理钠离子电池前驱体粉末，研磨后样本呈浓稠度均一的糜状物，实现亚微米级的均匀混合与颗粒细化。该方法操作简便、标准化程度高，是加速钠电新材料研发、优化制备工艺的可靠样品前处理工具。该设备支持编程控制与多段研磨，可储存50组实验数据，这对于钠电材料组分筛选研究尤为重要，不同钠与过渡金属比例、不同掺杂元素的样品可调用对应参数。
